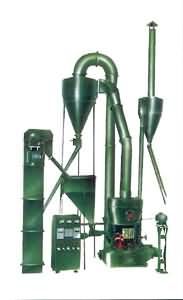

3R1410、2115、2615、4R2714强力2714及3016、3216型悬辊式雷蒙磨是适应中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的高效闭路循环的高细制粉设备，是代替球磨机加工粉末的一种新型磨粉机，产量能耗均达到国家标准，居国内先进水平，备受各行业用户的好评。

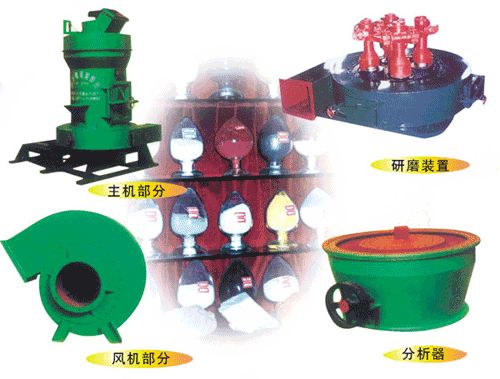

该产品机采用国外同类产品的先进结构，并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高，电耗低，占地面积小，一次性投资小。磨辊在离心力的作用紧紧地碾压在磨环上，因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长，从而剔除了离心粉碎机易损件更换周期短的弊病。该机的风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无污染。
用途和适用范围：
本品适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、锰矿、钛矿、铜矿、铬矿、耐火材料、保温材料、煤焦、煤粉、碳黑、陶士、骨粉、钛白粉、氧化铁、石英等莫氏硬度不大于7级，湿度在6％以下的非易燃易爆的矿产，化工、建筑等行业的300多种物料的高细制粉的加工，成品粒度在80-325目 范围内任意调节，部分物料最高可达600目。
|
型号 |
3R1410 |
3R1815 |
3R2615 |
3R2715 |
4R2716 |
|
最大进料 mm |
5-8 |
15 |
20 |
20 |
15-25 |
|
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
|
班产量t |
1-10 |
1-15 |
2-25 |
3-30 |
3-30 |
|
主轴转速 r/min |
280 |
200 |
165 |
165 |
165 |
|
磨环内径 mm |
405 |
550 |
780 |
830 |
830 |
|
磨辊直径 mm |
140 |
180 |
260 |
270 |
270 |
|
磨辊高度 mm |
100 |
150 |
150 |
150 |
160 |
|
主机电机 kw |
Y 160M -6-7.5 |
Y 180L -8-11 |
Y225S-8-18.5 |
Y 225M -8-18.5 |
Y 225M -8-22 |
|
风机电机 kw |
Y132S-4-5.5 |
Y 132M -4-7.5 |
Y 160L -4-15 |
Y 180M -4-18.5 |
Y 180M -4-18.5 |
|
分析电机 kw |
Y 190L -6-1.1 |
Y 100L -6-1.5 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
|
外型尺寸 mm |
3400*2161*3246 |
4200*3900*4300 |
5970*4000*5000 |
5970*4000*5200 |
5970*4000*5200 |
|
总重量 Kg |
2500 |
2950 |
3800 |
4000 |
4000 |
|
型号 |
4R3016 |
3R4R3117 |
4R3216 |
5R3818 |
5R4119 |
|
最大进料 mm |
15-25 |
15-25 |
20 |
30 |
30 |
|
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
|
班产量t |
3-36 |
3-36 |
3-38 |
3-50 |
6-66 |
|
主轴转速 r/min |
152 |
152 |
130 |
108 |
103 |
|
磨环内径 mm |
880 |
910 |
970 |
1205 |
1280 |
|
磨辊直径 mm |
300 |
310 |
320 |
380 |
410 |
|
磨辊高度 mm |
160 |
170 |
160 |
180 |
190 |
|
主机电机 kw |
Y 225M -8-30 |
Y 250M -8-30 |
Y225S-4-37 |
Y280S-4-75 |
Y280S-4-75 |
|
风机电机 kw |
Y 180L -4-30 |
Y 200L -4-30 |
Y 200L -4-30 |
Y 225M -4-45 |
Y 250M -4-55 |
|
分析电机 kw |
Y 132M -4-4 |
Y 132M -6-4 |
YCT200-4A-5.5 |
YCT200-4B-7.5 |
YCT200-4B-7.5 |
|
外型尺寸 mm |
7500*4500*7200 |
7500*4000*7200 |
9900*5800*9000 |
8000*7000*9800 |
8000*7850*9800 |
|
总重量 Kg |
750 |
9500 |
14000 |
19300 |
26500 |
