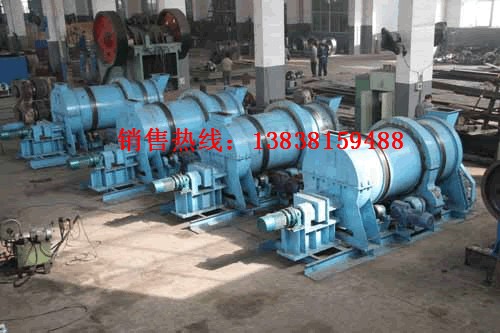

高细风选粉碎机组成部分(本系列高细粉碎机):由粉碎机、引风机、分离器、卸料器、集粉器、散风器等部分组成
高吸风选粉碎机工作原理
工作时,将需要粉碎的物料从机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离心力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动碾压而达到粉碎物料的目的。风选过程:物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品。风流由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管道排出,进入小旋风收集器,进行净化处理。
高细风选粉碎机性能
高细风选粉碎机适用于:石膏粉、化石粉、磷矿粉、陶瓷粉、氧化锌、铁粉、铝矿粉、金矿石、氧化铝、黄红丹、钼精粉、高岭土、硅藻土、膨润土、氧化铁红、煤矸石、红砂石、方解石、白云石、煤焦粉、红泥粉、金钢砂、硷石、重.轻质碳酸钙、硼玻璃、果壳、竹木、贝壳、杂骨、豆饼、中草药等一百二十余种可粉碎物料的制粉加工,所需产品的细度可在30-200目之间任意调节。
物料硬度一般在6.5级以下,根据物料特性含水量3-10%为宜。
高细风选粉碎机技术参数
分项 |
400 |
650 |
700 |
750 |
主机转速 |
2900转/分 |
2300转/分 |
2300转/分 |
2500转/分 |
主机电机 |
18.5瓩 |
22-30瓩 |
30-37瓩 |
37-44瓩 |
风机电机 |
4瓩 |
7瓩 |
7.5瓩 |
7.5-11瓩 |
班产量 |
1-8吨 |
2.5-18吨 |
3-24吨 |
3.5-32吨 |
设备重量 |
1.4T |
3.1T |
3.4T |
3.6T |
占地长×宽×高 |
5×2×5.5米 |
7×2.5×4.5米 |
8×2.5×4.5米 |
8.5×2.5×5.0米 |
包装机电机 |
|
1.1瓩 |
1.1瓩 |
1.1瓩 |
