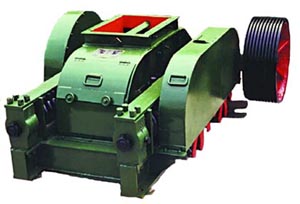

双辊破石机,对辊碎石机工作原理及结构
1、双辊破石机,对辊碎石机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、双辊破石机,对辊碎石机出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。
3、双辊破石机,对辊碎石机驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，双辊破石机,对辊碎石机传动部分应根据实际情况自行安装安全罩。
辊式破碎机技术参数
|
型号
|
2PG400×250
|
2PG610×400
|
2PG700×400
|
|
辊子直径(mm)
|
400
|
610
|
700
|
|
辊子长度(mm)
|
250
|
400
|
400
|
|
最大入料粒度(mm)
|
≤25
|
≤85
|
≤100
|
|
出料粒度(mm)
|
2-8
|
10-30
|
0.5-30
|
|
生产能力(t/h)
|
5-10
|
13-40
|
10-100
|
|
辊子个数
|
2
|
2
|
2
|
|
辊子转速(r/min)
|
180
|
75
|
95
|
|
总重量(t)
|
1.1
|
3.5
|
7.8
|
|
机器外形尺寸(长×宽×高)(mm)
|
1215×834×830
|
2235×1722×810
|
4300×1200×1200
|
|
配套电机
|
型号
|
Y160L-6
|
Y225M-6
|
Y200L-4
|
|
功率(kw)
|
5.5×2
|
15×2
|
30×2
|
